平衡機
balancing machine

測量旋轉物體（轉子）不平衡量大小和位置的機器。根據平衡機測出的數據對轉子的不平衡量進行校正，可改善轉子相對于軸線的質量分布，使轉子旋轉時產生的振動或作用于軸承上的振動力減少到允許的范圍之內。通常，轉子的平衡包括不平衡量的測量和校正兩個步驟，平衡機主要用于不平衡量的測量,而不平衡量的校正(一般在轉子上減少或增加質量)則往往借助于如鉆床銑床和點焊機等其他輔助設備或用手工方法完成。有些平衡機已將校正裝置做成為平衡機的一個部分。
任何轉子在圍繞其軸線旋轉時，由于相對于軸線的質量分布不均勻而產生離心力。這種不平衡離心力作用在轉子軸承上會引起振動、產生噪聲和加速軸承磨損，以致嚴重影響產品的性能和使用壽命。電機轉子、機床主軸、內燃機曲軸、汽輪機轉子、陀螺轉子和鐘表擺輪等旋轉零部件在制造過程中，都需要經過平衡才能平穩正常地運轉。平衡機已成為減小振動、改善性能和提高質量的必不可少的設備。
分類 圖1 [平衡機的分類]為平衡機的分類。平衡機還可以按照被平衡轉子的質量、不平衡量的測量方式、指示方式和校正方式等進行分類。離心力式平衡機還可以按驅動轉子的方式進行分類。
原理和結構 重力式平衡機和離心力式平衡機是兩類典型的平衡機。

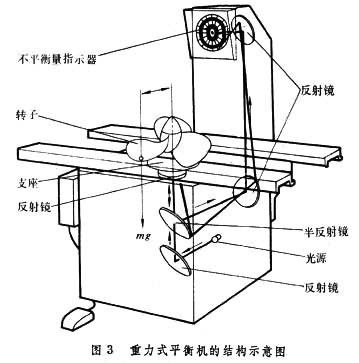

重力式平衡機 一般稱為靜平衡機。它是依賴轉子自身的重力作用來測量靜不平衡的（圖2 [重力式平衡機原理圖]）。置于兩根水平導軌上的轉子如有不平衡量，則它對軸線的重力矩·使轉子在導軌上滾動，直至處于更低位置時才靜止。圖3[重力式平衡機的結構示意圖]是重力式平衡機的結構示意圖。被平衡的轉子放在用靜承支承的支座上，在支座的下面嵌裝一片反射鏡。當轉子不存在不平衡量時，由光源射出的光束經此反射鏡反射后，投射在不平衡量指示器的更坐標原點。如果轉子存在不平衡量 ，則轉子支座在不平衡量的重力矩·作用下發生傾斜,支座下的反射鏡也隨之傾斜并使反射出的光束偏轉，這樣光束投在更坐標指示器上的光點便離開原點。根據這個光點偏轉的坐標位置，可以得到不平衡量的大小和位置。
重力式平衡機僅適用于某些平衡要求不高的盤狀零件。對于平衡要求高的轉子，一般采用離心式單面或雙面平衡機。
離心力式平衡機 這種平衡機在轉子旋轉的狀態下，根據轉子不平衡引起的支承振動或作用于支承的振動力測量不平衡。按校正平面可分為單面平衡機和雙面平衡機。單面平衡機只能測量一個平面上的不平衡（靜不平衡），它雖然是在轉子旋轉時進行測量，但仍屬于靜平衡機。雙面平衡機能測量動不平衡，也能分別測量靜不平衡和偶不平衡，一般稱為動平衡機。

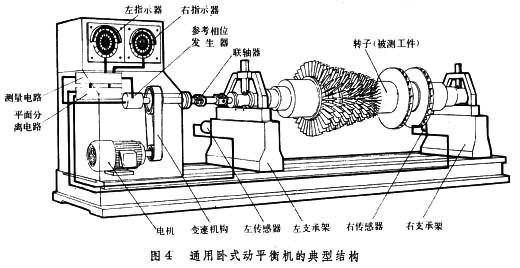

圖4 [通用臥式動平衡機的典型結構]為通用臥式動平衡機的典型結構。被平衡的轉子放置在左、右支承架上。電動機經變速機構、聯軸器驅動轉子旋轉。轉子不平衡產生的支承振動或振動力由左、右傳感器轉換成相應的電信號，經過平面分離電路處理后，輸出信號分別與左、右校正平面上的不平衡量有關。同時，與轉子同軸旋轉的參考相位發生器發出參考信號。上述兩種信號同時輸入測量電路，經濾波、放大后檢測出左、右校正平面上不平衡量的大小和位置，并分別在左、右指示器上指示出來。
離心力式平衡機按支承特性不同又可分為軟支承平衡機和硬支承平衡機。平衡轉速高于轉子－支承系統固有頻率的稱為軟支承平衡機。這種平衡機的支承剛度小，傳感器檢測出的信號與支承的振動位移成正比。平衡轉速低於轉子－支承系統固有頻率的稱為硬支承平衡機。這種平衡機的支承剛度大，傳感器檢測出的信號與支承的振動力成正比。
性能指標 平衡機的主要性能用更小可達剩余不平衡量和不平衡量減少率兩項綜合指標表示。前者是平衡機能使轉子達到的剩余不平衡量的更小值，它是衡量平衡機更高平衡能力的指標，一般用 g.mm/kg（克毫米每千克）來表示；后者是經過一次校正后所減少的不平衡量與初始不平衡量之比，它是衡量平衡效率的指標，一般用百分?jǐn)?shù)表示。
進展 由于撓性轉子的廣泛應用，已研制出撓性轉子平衡機。這類平衡機與平衡剛性轉子的離心力式平衡機比較有如下特點：必須在轉子工作轉速范圍內進行無級調速；除能測量支承的振動或振動力外，還能測量轉子的撓曲變形。
撓性轉子平衡機有時安裝在真空防護室內，以適合汽輪機之類轉子的平衡，它配備有抽真空系統、潤滑系統、潤滑油除氣系統和數據處理用計算機系統等龐大的輔助設備。
根據大批量生產的需要，對特定的轉子能自動完成平衡測量和平衡校正的自動平衡機和平衡自動線，也已裝備在汽車制造、電機制造等工業部門。
參考書目
HattoSchneider, Auswuchttechnik, VDI-Verlag GmbH Verla g des Vereins,Düsseldorf,1977.
